技術參數 - 百得BTG6P

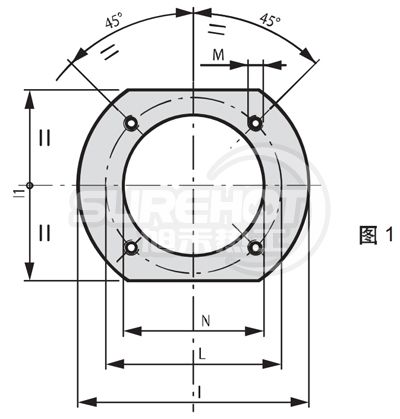

法蘭尺寸 - 百得BTG6P

型號	百得BTG6P
I	170	mm
L1	140	mm
L	130-155	mm
M	M8	mm
N	95	mm

外形尺寸 - 百得BTG6P

型號	百得BTG6P
A	245	mm
B1	218.5	mm
B5	53	mm
C	410	mm
D	50 - 105	mm
E	90	mm
F	90	mm

負荷圖 - 百得BTG6P

• 選擇燃燒器的有效工作范圍
• 測試條件參照EN676標準
• 備注 : 以上工作范圍曲線是按照EN676標準在測試用鍋爐上得到的，對于燃燒器在實際的鍋爐上的應用，該曲線僅起指導作用，有時并不嚴格準確。

火焰尺寸 - 百得BTG6P

• 舉例：
• 燃燒器輸出功率 = 500 KW ;
• L火焰(m) = 1.2 m (中間值);
• D火焰(m) = 0.4 m (中間值)

包裝說明 - 百得BTG6P

	包裝長度(L)	500	mm
	包裝寬度(W)	300	mm
	包裝高度(H)	320	mm
	包裝重量	12	kg
